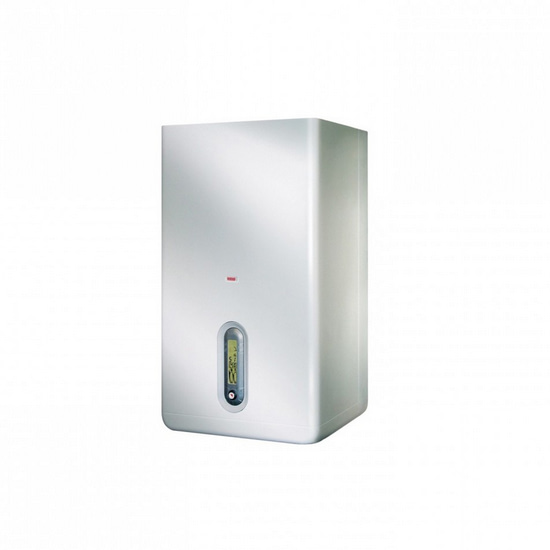

Caldaia Riello Family KI 24 kw a camera aperta
Riello Family KI è la caldaia murale della gamma Riello al top delle prestazioni nel segmento standard.
Caldaia Riello Family KI 24 kw a camera aperta
Family KI è la caldaia murale della gamma Riello al top delle prestazioni nel segmento standard. Grazie alle particolari funzioni Benessere,
Memory, Touch&Go e riempimento impianto intelligente permette di sfruttare un’elevata tecnologia e garantisce facilità e controllo di gestione.
È disponibile con potenze da 24 a 28 kW.
– Circolatore basso consumo (IEE≤0,20)
– Doppio scambiatore: produzione acqua calda sanitaria con scambiatore a piastre
– Regolazione climatica gestita direttamente dalla centralina di caldaia in abbinamento alla sonda esterna (optional)
– Dima di montaggio, raccordi idraulici, cavo di alimentazione elettrica a corredo
DESCRIZIONE COSTRUTTIVA
Caldaia murale ad acqua calda, tipo B11-BS, costituita da una struttura in acciaio con camera di combustione aperta a tiraggio naturale, bruciatore atmosferico per combustibile gassoso in acciaio inox a fiamma stabilizzata e munito di accensione automatica e controllo di fiamma con sonda a ionizzazione.
La caldaia è a servizio dell’impianto di riscaldamento con produzione di acqua calda sanitaria a mezzo di scambiatore istantaneo a piastre in acciaio inox.
La massima pressione di esercizio è di 3 bar mentre per la produzione di acqua calda sanitaria è di 6 bar.
La caldaia ad acqua calda a camera aperta, tipo B11-BS, è composta da:
– mantello esterno formato da pannelli lamiera lucida di colore bianco, assemblati con innesti a scatto e rimovibili per una totale accessibilità alla caldaia con pannello
– bruciatore principale di gas con modulazione elettronica di fiamma
– accensione elettronica con controllo ad ionizzazione di fiamma
– scambiatore di calore in rame per il circuito di riscaldamento costituito da una batteria di tubi alettati e protetti da una lega di Sn/Pb
– gruppo di distribuzione idraulica con by-pass automatico, valvola a tre vie elettrica e flussostato di attivazione sanitaria
– interfaccia con display comprendente led di segnalazione temperatura e guasti, selettore temperatura caldaia, selettore temperatura sanitario, selettori di funzioni, e manometro e lettura delle informazioni
– idrometro di controllo dell’acqua di caldaia
– scambiatore di calore istantaneo a piastre in acciaio inox saldobrasato per la produzione dell’acqua calda sanitaria con dispositivo anticalcare
– termostato limite che agisce sull’otturatore di sicurezza della valvola gas
– termostato di controllo della corretta evacuazione dei fumi che in caso di anomalie di tiraggio della canna fumaria manda in blocco la caldaia
– valvola elettrica a doppio otturatore atta ad interrompere il flusso del gas in mancanza di fiamma
– sistema anti-bloccaggio del circolatore e delle valvole a tre vie
– pressione massima di esercizio 3 bar
– pressione massima di esercizio sanitario 6 bar
– circolatore basso consumo (IEE≤0,20) con separatore aria
– sistema anti-bloccaggio del circolatore
– vaso di espansione circuito caldaia (8 litri)
– valvola di sicurezza a molla sul circuito di riscaldamento
– funzione Benessere per avere la temperatura dell’acqua calda sanitaria sempre costante (40°C)
– funzione Memory si adatta alle abitudini dell’utenza dopo una settimana di uso sia in sanitario che in riscaldamento
– funzione Touch&Go permette aprendo e chiudendo il rubinetto di attivare un preriscaldo istantaneo che predispone l’acqua calda per quel prelievo
– riempimento impianto intelligente che permette di caricare l’impianto automaticamente fino alla pressione corretta con check sull’avvenuto riempimento e con blocco nel caso di non stabilità
– predisposizione per un termostato ambiente o un programmatore orario o un cronotermostato con sonda esterna collegabile per una regolazione “climatica”
– pressione massima di esercizio 3 bar
– pressione massima di esercizio sanitario 6 bar
– conforme alle norme CEI
– conforme a ErP 2015 (2009/125/CE Energy-related-Products)
– grado di protezione elettrica IPX5D
– conforme alla direttiva 90/396/CEE – marcatura CE
– conforme alla direttiva 2004/108/CE (ex 89/336/CEE) (compatibilità elettromagnetica)
– conforme alla direttiva 2006/95/CE (ex 73/23/CEE) (bassa tensione)
– conforme alla direttiva 92/42/CEE (rendimenti).
STRUTTURA
 |
 |
|
1 Rubinetto di riempimento
2 Valvola di scarico impianto
3 Trasduttore di pressione
4 Sonda NTC sanitario
5 Valvola di sicurezza
6 Trasformatore
di accensione remoto
7 Idrometro
8 Candela accensione/rilevazione fiamma
9 Bruciatore
10Termostato limite
|
11 Sonda NTC primario
12 Termostato fumi
13 Scambiatore principale
14 Vaso espansione
15 Valvola di sfogo aria
16 Pompa di circolazione
17 Flussostato
18 Scambiatore acqua sanitaria
19 Valvola a tre vie elettrica
20 Valvola gas
|
CIRCUITO IDRAULICO
 |
R Ritorno riscaldamento
M Mandata riscaldamento
G Gas
AC Acqua calda
AF Acqua fredda
1 Valvola di sicurezza
2 Valvola di scarico
3 By-pass automatico
4 Trasduttore di pressione
5 Elettrovalvola di riempimento
6 Idrometro
7 Valvola di non ritorno
8 Valvola di non ritorno
9 Rubinetto di riempimento
10 Sonda NTC sanitario
11 Scambiatore sanitario
12 Sonda NTC primario
13 Scambiatore primario
14 Bruciatore
15 Valvola gas
16 Valvola di sfogo aria
17 Vaso espansione
18 Circolatore
19 Valvola tre vie
20 Regolatore di portata
21 Flussostato
22 Filtro sanitari
|

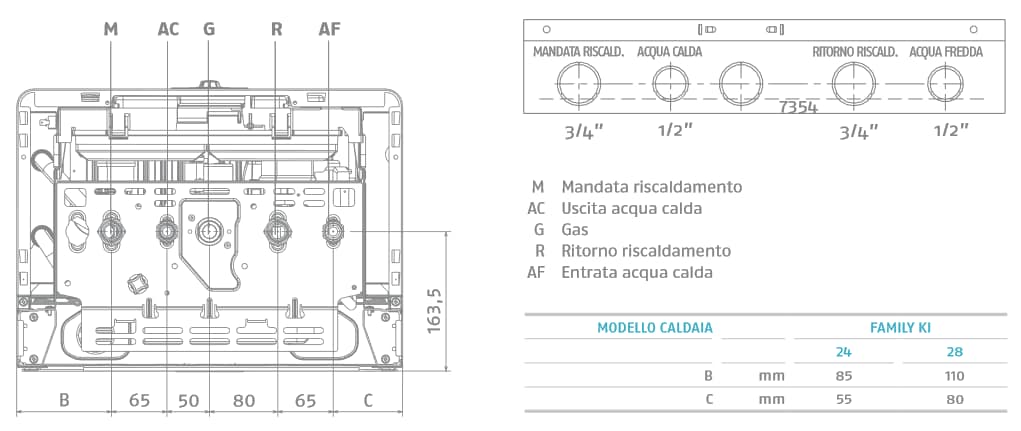

COLLEGAMENTI IDRAULICI E GAS
Caldaia Riello Family KI 24 kw a camera aperta

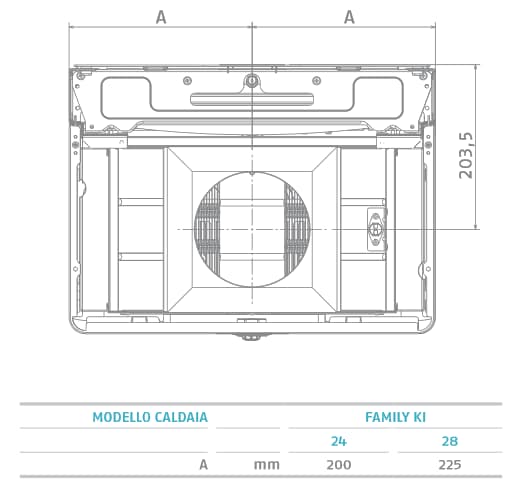

SCARICO FUMI ED ASPIRAZIONE ARIA COMBURENTE
Il condotto di scarico e il raccordo alla canna fumaria devono essere realizzati in ottemperanza alle Norme e/o ai regolamenti locali e nazionali.
– È obbligatorio l’uso di condotti rigidi, le giunzioni tra gli elementi devono risultare ermetiche e tutti i componenti devono essere resistenti alla temperatura, alla condensa e alle sollecitazioni meccaniche.
– Le caldaie sono equipaggiate con un termostato fumi che è posizionato sul lato sinistro della cappa e che, in caso di eventuali rigurgiti di prodotti della combustione, interrompe tempestivamente il funzionamento della caldaia.
– Le aperture per l’aria comburente devono essere realizzate in conformità alle Norme tecniche.
– I condotti di scarico non isolati sono potenziali fonti di pericolo.
– È vietato tappare o ridurre dimensionalmente le aperture di aerazione del locale di installazione
CIRCOLATORE
La caldaia FAMILY KI è equipaggiata di circolatore già collegato idraulicamente ed elettricamente, le cui prestazioni utili disponibili sono
riportate nel grafico.
La caldaia è dotata di un sistema antibloccaggio che avvia un ciclo di funzionamento ogni 24 ore con selettore di funzione in qualsiasi posizione.

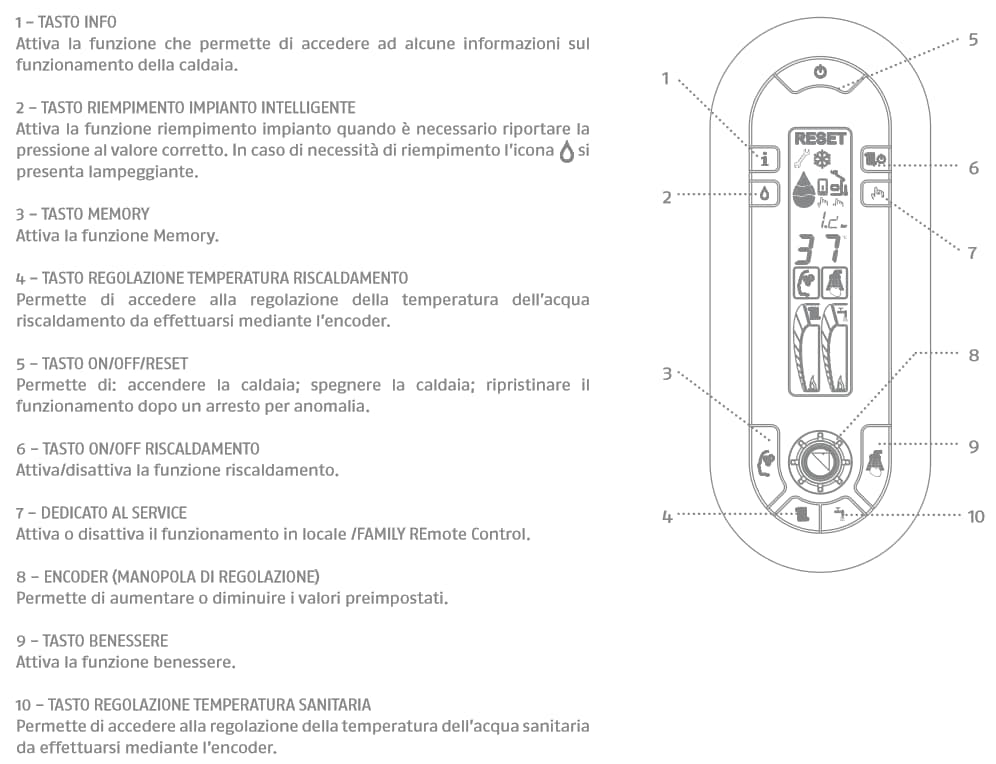

PANNELLO COMANDI
Caldaia Riello Family KI 24 kw a camera aperta
.
.
.
.
.
.
.
